Generator Functii Arbitrare Rigol DG2041A
Lipsă stoc

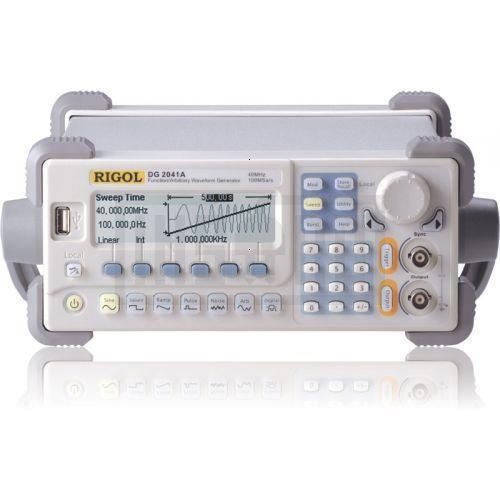

Rigol DG2041A Generator functii arbitrare
| Generator functii arbitrare Rigol DG2041A | |
| Descriere produs | |
| Forme de unda | |
| Forme de unda standard | Sin, dreptunghi, rampa, impuls, zgomot, exponential (fall + rise), sin(x)/x, cardiac, DC |
| Forme de unda arbitrare | |
| Lungimea formei de unda | 2 la 512k puncte |
| Memorie nevolatila | 4 forme de unda |
| Impuls | |
| Perioada | 100ns la 2000s |
| Latime impuls | 20ns la 1999.9s |
| Rezolutie verticala | 14 biti |
| Rata de esantionare | 100MSa/s |
| Caracteristici frecventa | |
| Sinus | 1microHz ~ 40MHz |
| Dreptunghi | 1microHz ~ 40MHz |
| Impuls | 500microHz ~ 16MHz |
| Rampa | 1microHz ~ 400kHz |
| Rezolutie | 1microHz |
| Exactitate | 10 ppm la 90 de zile, 20 ppm la 1 an |
| Coeficient de temperatura | < 2 ppm/grad C |
| Alte caracteristici | |
| Amplitudine (50OHM) | 10mVvv ~ 10Vvv |
| Exactitate (1kHz) | +/-1% din setare +/-1mVvv |
| Puritatea spectrala a formei de unda sin | |
| Distorsiuni armonice | <1Vvv >1Vvv |
| DC 20kHz -70dBc -70dBc | |
| 20kHz la 100kHz -65dBc -60dBc | |
| 100kHz la 1MHz -50dBc -45dBc | |
| 1MHz la 10MHz -40dBc -35dBc | |
| Caracteristici forma de unda dreptunghi | |
| Timp de crestere/cadere | < 8ns (10% la 90%) |
| Overshoot | < 2% |
| Factor de umplere | 20% la 80% (la 10MHz) |
| Asimetrie (sub50% factor de umplere) | 1% din perioada + 5ns |
| Caracteristici forma de unda rampa | |
| Liniaritate | <0.1% |
| Simetrie | 0% la 100% |
| Caracteristici forma de unda impuls: | |
| Latime impuls | 2000s perioada maxima, 12ns perioada minima, 1ns rezolutie |
| Domeniu de crestere a frontului variabil | 5ns la 1ms |
| Overshoot | < 2% |
| Caracteristici forme de unda arbitrare | |
| Domeniu de frecventa | 1microHz la 12MHz |
| Lungimea formei de unda | 2 la 512k puncte |
| Offset DC | |
| Domeniu (varf AC+DC) | +/-10V (50OHM) |
| +/-20V (High Z) | |
| Exactitate | +/-2% din valoarea de offset setata |
| Iesire forma de unda | |
| Impedanta | Tipic 50ohm |
| Izolatie | 42Vv max la masa |
| Protectie | Protectie la scurtcircuit, oprire automata a iesirii in caz de suprasarcina |
| AM | |
| Forma de unda a purtatoarei | Sin, dreptunghi, rampa, arbitrar |
| Sursa | Intern/Extern |
| Forma de unda modulatoare | Sin, dreptunghi, rampa, zgomot, arbitrar (2mHz la 20kHz) |
| Adancime | 0% la 120% |
| FM | |
| Forma de unda a purtatoarei | Sin, dreptunghi, rampa, arbitrar |
| Sursa | Intern/Extern |
| Forma de unda modulatoare | Sin, dreptunghi, rampa, zgomot, arbitrar (2mHz la 20kHz) |
| Deviatie de frecventa | DC la 5MHz |
| PM | |
| Forma de unda a purtatoarei | Sin, dreptunghi, rampa, arbitrar |
| Sursa | Intern/Extern |
| Forma de unda modulatoare | Sin, dreptunghi, rampa, zgomot, arbitrar (2mHz la 20kHz |
| Deviatie de faza | 0 la 360 grade |
| FSK | |
| Forma de unda a purtatoarei | Impuls |
| Sursa | Intern/Extern |
| Forma de unda modulatoare | Forme de unda dreptunghiulare cu frecventa intre 2mHz si 50kHz, cu factor de umplere 50% |
| PWM | |
| Forma de unda a purtatoarei | Impuls |
| Sursa: | Intern/Extern |
| Forma de unda modulatoare | Latime impuls: 0% la 100% |
| SWEEP | |
| Forma de unda a purtatoarei | Sin, dreptunghi, rampa, arbitrar |
| Tip | Liniar sau logaritmic |
| Directie | Jos sau sus |
| Timp de vobulare | 1ms la 500s +/-0.1% |
| Sursa | Intern/Extern/Manual |
| Marker de front | Frontul descrescator al semnalului sincronizat (frecventa programabila) |
| Burst | |
| Forme de unda | Sin, dreptunghi, rampa, impuls, zgomot, arbitrar |
| Tip | Numarare (1 la 50000 de perioade), infinit, poarta |
| Start faza | -360 grade la +360 grade |
| Perioada interna | 1micros la 500s +/-1% |
| Sursa poarta | Sursa externa |
| Sursa de sincronizare | Intern/Extern/Manual |
| Interfete | USB, RS232, LAN, GPIB (include USB pe panoul frontal ce suporta stick USB) |
| Include la livrare | Cablu de alimentare, cablu USB, manual de utilizare, software profesional |
| Garantie | 3 ANI instrumentul, 1 AN accesoriile |
| Aplicatie speciala | Poate fi folosit impreuna cu osciloscoapele din seria DS1000CA (reproducerea semnalelor nerepetitive - memorate de osciloscop si reproduse de generatorul de semnal) |
| Model dispozitiv | Rigol DG2041A |
|---|---|
| Modalitate de ambalare | 1 unitate |
| Greutate | 3.000000 |
| Producator | Rigol |
| Destinat Uz | Personal instruit, Profesionisti |
| Tip dispozitiv | Generator semnal |
| Domeniu de utilizare | Laborator, Educational, Profesional, Cercetare |
