Osciloscop Digital 1GHz 4 Canale Rigol DS6104
Lipsă stoc

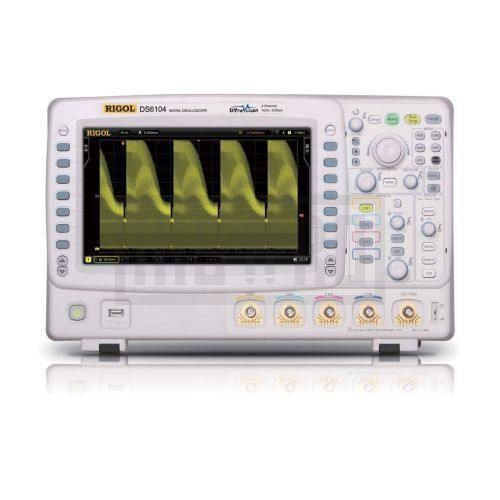

Rigol DS6104 Osciloscop digital 1GHz 4 canale
| Rigol DS6104 - Osciloscop digital 1GHz 4 canale | |
| Memorie standard 140Mpuncte | |
| Inregistrarea formei de unda cu pana la 180.000 de forme de unde pe secunda, memorie cu raspuns rapid | |
| O varietate de forme de functii de sincronizare si masurari automate cu statistica | |
| Buton rotativ dedicate “Wave finder” | |
| Conectivitate completa: USB, LAN (LXI-C), WVGA, GPIB (optional) | |
| Memorie incorporata: 1GB | |
| Sincronizare si decodare pe bus-uri seriale gen: I2C, SPI, RS232, CAN-BUS | |
| Afisaj de dimensiuni mari: 10.1” WVGA (800 x 480), LED | |
| Acumulator optional | |
| Latime de banda: | 1GHz |
| Rata de esantionare maxima: | 5GSa/s |
| Memorie (standard): | 140 Mpuncte |
| Numar de canale: | 4 |
| Rata de achizitie a formei de unda: | pana la 180.000 de form de unda pe sec |
| Intrare: | |
| Cuplarea intrarii: | DC, AC sau Ground |
| Impedanta de intrare: | (1MΩ ± 1%) // (14pF ± 3pF) sau 50Ω ± 1.5% |
| Orizontal: | |
| Baza de timp: | 500ps/div pana la 50s/div |
| Exactitatea bazei de timp: | ≤ ±(15 + 2 x vechimea echip in ani) ppm |
| Domeniul de intarziere: | pre-sincronizare (intarziere negativa): ≥1 ecran latime Post-sincronizare: (intarziere pozitiva): 1 s pana la 1000s |
| Moduri baza de timp: | Y-T, X-Y, Roll, Intarziere |
| Numar de XY: | 2 simultan |
| Rata de achizitie forma de unda: | 150.000 forme de unda (afisare vectori) 180.000 forme de unda (afisare puncte) |
| Vertical: | |
| Latime de banda (-3dB): | DC pana la 1GHz |
| Latime de banda pentru impuls: | DC pana la 1GHz (pe fiecare canal) |
| Rezolutie verticala: | 8 biti, 2 canale simultan |
| Scala verticala: | 2mV/div pana la 5V/div (1MΩ) 2mV/div pana la 1V/div (50Ω) |
| Domeniul de offset: | 2mV/div pana la 120mV/div: ± 1.2V (50Ω) 125mV/div pana la 1V/div: ±12V (50Ω) 2mV/div pana la 225mV/div: ±2V (1MΩ) 230mV/div pana la 5V/div: ±40V (1MΩ) |
| Raspuns in Frecventa joasa: | ≤ 5Hz (pe BNC) |
| Exactitate castig cc: | ±2% din cap de scala |
| Castig offset cc | 200mV/div pana la 5V/div: 0.1div ± 2mV ± 0.5 valoare de offset 2mV/div pana la 195mV/div: ± 0.1div ± 2mV ± 1.5 valoare de offset |
| Toleranta ESD: | ± 2kV |
| Izolatie canal la canal: | DC pana la latime de banda maxima: > 40dB |
| Garantie: | 3 ani instrumental, 1 an accesoriile |
| Model dispozitiv | Rigol DS6104 |
|---|---|
| Modalitate de ambalare | 1 unitate |
| Greutate | 5.000000 |
| Producator | Rigol |
| Destinat Uz | Personal instruit, Profesionisti |
| Tip dispozitiv | Osciloscop |
| Domeniu de utilizare | Laborator, Profesional, Medical |
